Titok a szilíciumban

Kincskeresés egy EEPROM memóriában – titkos üzenet megfejtése Arduino segítségével

Képzeljük el, hogy egy régi elektronikus eszközben találtunk egy apró memórialapkát. A lapkában egy titkos üzenet rejtőzik. Az üzenet első része normál szöveg, de a második részét valaki elrejtette egy egyszerű titkosítással. A feladatunk olyan, mintha egy digitális kincskereső játékban vennénk részt: először ki kell olvasnunk az üzenetet a memóriából, majd meg kell fejtenünk a titkos részt. Az itt látható kis 8 lábú memóriából az üzenetet egy Arduino Nano nevű kis panelt segítségével tudjuk kiolvasni. A memóriában tárolt adatokat kiolvassuk, majd megjelenítjük a számítógépen. A feladat közben megismerkedünk az EEPROM működésével, a digitális adattárolással és egy több mint kétezer éves titkosítási módszerrel is.

Mi az a memória?

Minden számítógépnek, telefonnak vagy játékkonzolnak szüksége van memóriára. A memória olyan, mint egy nagy füzet, amelyben adatokat lehet tárolni. Minden oldala a füzetnek egy adatot tud tárolni, a címmel megmondjuk hányadik oldalon van az adat és odalapozunk, majd kiolvassuk róla az értéket, amit arra a lapra írtunk. Amikor a számítógép dolgozik, folyamatosan adatokat olvas ki és ír be a memóriába.

Mi az az EEPROM?

Az EEPROM neve az angol Electrically Erasable Programmable Read Only Memory kifejezés rövidítése. Ez elsőre nagyon bonyolultan hangzik, de valójában csak annyit jelent, hogy:

elektromosan írható,
elektromosan törölhető,
és akkor is megőrzi az adatokat, ha kikapcsoljuk az áramot.

Képzeljünk el egy füzetet, amelyet nem kell minden kikapcsolás után újraírni. Ha ma beleírunk valamit, és holnap kinyitjuk, ugyanaz a szöveg még mindig benne lesz. Pontosan ilyen az EEPROM is. Ez azért fontos, mert sok memória, például a SDRAM, DRAM (ilyen például a számítógép DDR4, vagy DDR5 RAM-ja is) ha kikapcsoljuk a gépet, nem kap tápfeszültséget a memória elfelejti, ami benne volt.

Az NMC93C46N memória

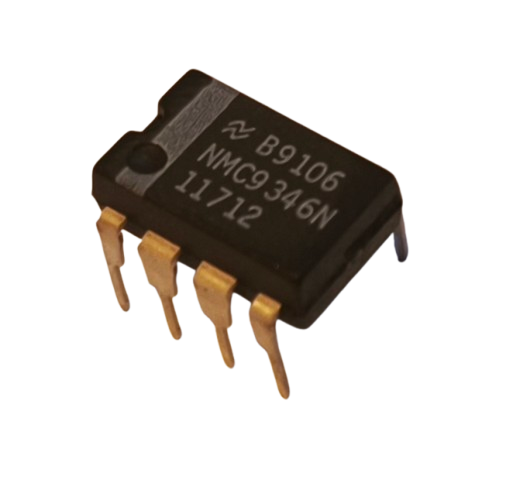

A mi feladatunkban egy NMC93C46N nevű EEPROM található. Ez egy nagyon pici integrált áramkör. Kívülről csak egy fekete műanyag tokot látunk néhány lábbal. Belül azonban sok apró memóriahely található. Ezeket a memóriahelyeket úgy képzelhetjük el, mint egy hosszú könyv oldalait. Minden oldalnak van egy címe, és minden oldalon tárolható valamilyen adat. Ezt a memóriát 4 csatlakozóval (CS, SK, DI, DO), plusz a két táp, tudjuk elérni, írni és olvasni. Ennek nagyon pontos leírása van ha például olvasni szeretnénk melyik lábra kell igaz és melyikre hamis értéket tenni és pontosan mikor. Nagyon leegyszerűsítve a DI lábra bitenként pontosan időzítve ki kell tenni a címet, majd a DO lábon az adat érkezik, amit össze kell gyűjteni, hiszen bitenként jön a 16 bites adat. Ez a kommunikáció nagyon hasonlít az SPI adatátvitelhez, de nem pontosan az, így nekünk kell megoldani, nincs kész megoldás rá.

Soros adatátvitel: https://www.youtube.com/watch?v=4Or_Kb4_g1M

SPI adatátvitel: https://www.youtube.com/watch?v=_jhTxQ-PPEg&t=99s

Arduino

Első lépésként ismerkedjünk meg az Arduino panellel.

Arduino bevezetés: https://www.youtube.com/watch?v=gsuZPhkhH9g

LED villogtatása: https://www.youtube.com/watch?v=_pbMKtE52C0

Hogyan tárolja az üzenetet a memória?

A kis memória modulunkban egy szöveges üzenet található, amiben az angol ABC betűi szerepelnek. A számítógépek nem betűkkel dolgoznak, hanem bitekkel. A bit a számítástechnika legkisebb információegysége. Egy bit kétféle értéket vehet fel: 0 vagy 1. Ez olyan, mint egy villanykapcsoló, lekapcsolva = 0, felkapcsolva = 1. Nyolc bit együtt alkot egy bájtot. Egy bájt már elegendő ahhoz, hogy egy karaktert eltároljunk. A számítógépeknek meg kell állapodniuk abban, hogy melyik szám melyik karaktert jelenti. Erre szolgál az ASCII táblázat. Így a számítógép valójában számokat tárol, de mi betűként látjuk őket. Például:

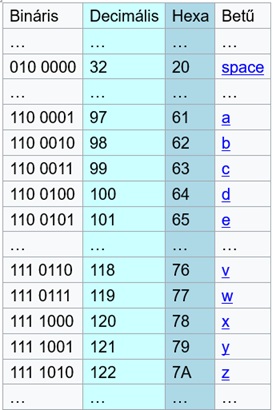

Betű	ASCII kód decimálisan	ASCII kód binárisan
a	65	01000001
b	66	01000010
c	67	01000011

A memória szervezése

Az NMC93C46N ebben a feladatban 16 bites módban működik. Ez azt jelenti, hogy minden memóriarekord 16 bit hosszú. Mivel egy karakter 8 bit, ezért egy rekordban pontosan két karakter fér el. Képzeljük el egy dobozt, amelynek két rekesze van. Az első rekeszben van az első betű. A második rekeszben van a második betű. Például: h e a memória egyetlen rekordjában tárolható, a következő rekordban: l l, a harmadikban: o ! Így a memória szépen egymás után tárolja a teljes szöveget, ami a hello!

Hogyan kapcsolódik az Arduino?

Az Arduino Nano lesz a kis nyomozónk. Ő fogja végig kérdezni a memóriát. A memória és az Arduino között négy fontos vezeték található.

CS: A CS azt jelenti, hogy Chip Select. Ez olyan, mint amikor megszólítunk valakit. Ha a CS aktív, akkor az EEPROM figyel. Ha nem aktív, akkor hallgat.

SK: Az SK az órajel. Ez diktálja a kommunikáció ütemét. Olyan, mint amikor valaki tapsol, és minden tapsra egy új információ érkezik.

DI: Data Input. Ezen keresztül az Arduino küld adatokat az EEPROM-nak.

DO: Data Output. Ezen keresztül az EEPROM válaszol az Arduinónak.

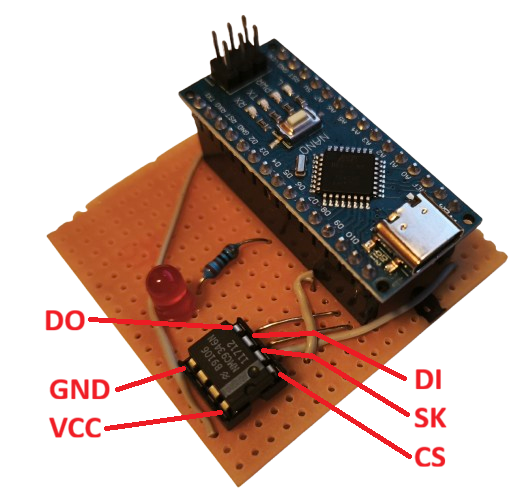

A memóriát egy tetszőleges Arduino nano (UNO, MEGA, …) panelre mi is ráköthetjük, vagy az előre összeállított panelt is használhatjuk, ahol ezek a bekötések már készen vannak.

A memóriát a kapott paneleken ezeken a lábakon érjük el:

#define CS   9
#define SK   13
#define DI   12
#define DO_  11

Ezeket a lábakat inicializálni kell:

  pinMode(CS, OUTPUT);
  pinMode(SK, OUTPUT);
  pinMode(DI, OUTPUT);
  pinMode(DO_, INPUT_PULLUP);

A memóriát olvasni ezzel a függvénnyel lehet uint16_t readWord(uint8_t addr):

void sendBit(bool b)
{
  digitalWrite(DI, b);
  delayMicroseconds(100);
  digitalWrite(SK, HIGH);
  delayMicroseconds(100);
  digitalWrite(SK, LOW);
  delayMicroseconds(100);
}
void sendBits(uint16_t value, uint8_t bits)
{
  for (int i = bits - 1; i >= 0; i--)
    sendBit((value >> i) & 1);
}

uint16_t readWord(uint8_t addr)
{
    uint16_t value = 0;

    digitalWrite(SK, LOW);
    digitalWrite(CS, HIGH);

    sendBit(1); //START
    sendBits(0b10, 2); // READ opcode = 10

    sendBits(addr, 6);   // 6 bites cím

    for(int i = 0; i < 16; i++)
    {
        digitalWrite(SK, HIGH);
        delayMicroseconds(20);

        value <<= 1;     // adat a felfutó él után érvényes
        if(digitalRead(DO_))
            value |= 1;

        digitalWrite(SK, LOW);
        delayMicroseconds(20);
    }
    digitalWrite(CS, LOW);
    return value;
}

Például a uint16_t d = readWord(3): ez visszaadja a 3. címen lévő adatot, ami a 16 bites d változóba kerül. (Az uint16_t egy előjeltelen int formátum, ami 16 bites.)

Hogyan történik az olvasás?

Tegyük fel, hogy a memória egyik rekordját szeretnénk kiolvasni.

Az Arduino először azt mondja: „Figyelj rám!” Ezt a CS jel aktiválásával teszi. digitalWrite(CS, HIGH);

Ezután elküldi: „Olvasni szeretnék!” sendBit(1); és sendBits(0b10, 2);

Majd elküldi annak a memóriahelynek a címét, amelyet ki akar olvasni. sendBits(addr, 6);

A memória ezután válaszol, és bitenként elküldi a 16 bites adatot. (for ciklus, ami utána olvassa)

Az Arduino szépen összegyűjti ezeket a biteket.

Amikor mind a 16 bit megérkezett, már tudja, hogy milyen két karakter volt eltárolva.

Egy adat olvasása

Először olvassunk ki egy adatot a memóriából. Például a 0. címről. A kiolvasott adatot bontsuk két részre, hiszen a 16 bites adat 2 betűt tárol. Ez a c1 és c2 változóba kerül:

A d változó alsó 8 bitjét megtartjuk és char típusra, vagyis 8 bites-re alakítjuk, így az alsó 8 bit marad meg: char c1 = (char)(d & 0x00FF);

A d változó bitjeit jobbra 8-al elmozgatjuk, és az előző módon átalakítjuk 8 bitessé: char c2 = (char)((d>>8) & 0x00FF);

A c1 és c2 1-1 betű ASCII kódját tartalmazza. Ezt soros porton küldjük el a PC fele és nézzük meg. Ha space, vagy angol abc kis betű ASCII kódját látjuk sikerült a kiolvasás. (32, vagy 97 és 122 közötti értékek lehetnek a memóriában, ha mást olvasunk akkor oda lehet nem lett beírva semmi, vagy hibásan olvasunk.)

Soros port használata: https://www.youtube.com/watch?v=TLgnAq0RrPE

Az alábbi példa mutatja, hogy a c1 változóban az a betü van éppen. Ezt 3 féle képpen is kiirhatjuk. 1. esetben a betü jelenik meg, második esetben 61 hexa érték és a 3. esetben 01100001 binári érték jelenik meg a PC oldalán. Nekünk a végén majd az 1. eset kell, mert a betüket akarjuk látni, de a tesztelésnél a többi is jól jöhet.

char c = 'a';

Serial.println(c);
Serial.println(c, HEX);
Serial.println(c, BIN);

A szöveg összeállítása

Miután az Arduino kiolvasta az első rekordot, abból két karakter lesz. Utána jön a második rekord. Abból is két karakter lesz. Majd a harmadik. És így tovább. A végén a sok kis darabkából összeáll a teljes üzenet. Pontosan úgy, mint amikor egy puzzle darabjait összerakjuk. Ezeket sorban küldjük el a soros porton és ott egyben látjuk az üzenetet. De, ha minden jól csináltunk csak az üzenet első felének lesz értelme, a második fele titkosítva lesz. Ezt vissza kell fejteni.

Miért titkosították az üzenet végét?

A játék készítője azt szerette volna, hogy ne legyen túl egyszerű a feladat. Ezért az üzenet második felét elrejtette. Ehhez egy nagyon régi módszert használt. Ez a Caesar-kód.

Ki volt Caesar?

Julius Caesar több mint kétezer évvel ezelőtt élt. Amikor titkos üzeneteket küldött a katonáinak, nem akarta, hogy az ellenség elolvassa őket. Ezért kitalált egy egyszerű titkosítást.

Hogyan működik a Caesar-kód?

Tegyük fel, hogy minden betűt három hellyel előrébb tolunk az ábécében. Így:

a → d
b → e
c → f

és így tovább.

A HELLO szó például: hello titkosítva: khoor lesz. Aki nem ismeri a szabályt, csak értelmetlen betűket lát.

A visszafejtés

A megfejtéshez pontosan az ellenkezőjét kell tenni. Ha a titkosításnál hárommal előre léptünk, akkor most hárommal vissza kell lépnünk. Például:

k → h
h → e
o → l
o → l
r → o

Így visszakapjuk az eredeti szót.

Mi történik, ha nem tudjuk az eltolást?

A Caesar-kód egyik gyengesége, hogy nagyon kevés lehetőség van. Mindössze 25 különböző eltolás próbálható ki. Ezért a számítógép egyszerűen kipróbálhatja az összeset. Olyan ez, mint amikor egy lakatnál sorban végig próbáljuk az összes kombinációt. Előbb-utóbb megtaláljuk a helyeset.

Összefoglalás

Ebben a feladatban egyszerre találkozhatunk az elektronika, a programozás és a titkosírás világával. Tulajdonképpen ugyanazt csináljuk, mint egy digitális kincsvadász: először megtaláljuk a rejtett üzenetet a memória mélyén, majd megfejtjük a titkos részt, hogy kiderüljön, mit akart üzenni a feladat készítője.
